Con cada versión de SOLIDWORKS se añaden nuevas funcionalidades al software y muchas pasan desapercibidas. Traigo aquí una lista de algunas funciones y herramientas menos conocidas pero que debieras conocer…

Reparación de referencias ausentes en redondeos y chaflanes

En ocasiones, cuando modificamos una pieza y actualizamos operaciones puede pasar que operaciones de redondeo y chaflan que tenemos por debajo en el árbol pierdan referencia a las aristas que tenían seleccionadas. Esto hacia que se tuviera que volver a seleccionar todas estas aristas. Pero existe un funcionalidad que te permite volver a referenciar todas esa aristas. Simplemente haz clic derecho sobre las aristas perdidas y selecciona Reparar todas las referencias que faltan.

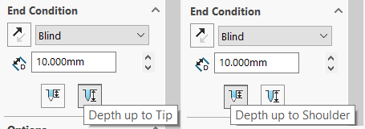

Profundidad del taladro hasta la punta o hasta el reborde

Se puede definir la condición final de un taladro como la profundidad hasta la punta del taladro o del reborde. Las opciones están disponibles para todas las operaciones del Asistente para taladro (incluida la operación Ensamblaje de Asistente para taladro) y tipos de Taladros avanzado.

Traducir el nombre de las operaciones en el Árbol

Otra de las opciones desconocidas en SOLIDWORKS es la de traducir los elementos de árbol a un idioma distinto al que tiene configurado el software. Puedes acceder a las opciones Opciones -> FeatureManager -> Mostrar nombres de operación traducidos en el gestor de diseño del Featuremanager.

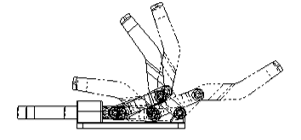

Vista de posición alternativa

La Vista de posición alternativa coloca una vista sobre otra con líneas discontinuas para mostrar dos configuraciones distintas de un modelo en una misma vista. Es útil para mostrar distintas posiciones de un ensamblaje o diferentes geometrías de una pieza.

Si tienes cualquier duda, no dejes de ponerte en contacto con nuestro departamento técnico donde te ayudaremos con cualquier consulta.
