Los estados de visualización de las piezas en SOLIDWORKS permiten controlar el aspecto, el modo de visualización, la visibilidad y la transparencia de sólidos. Esto te permite trabajar con diferentes estilos de visualizaciones.

Puedes controlar estos parámetros sin tener que recurrir a configuraciones.

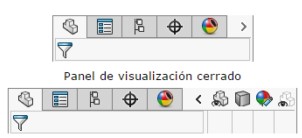

Para ver los controles de visualización, puedes hacer clic en la parte superior del gestor de diseño del FeatureManager para expandir el Panel de visualización.

En el Panel de visualización, puedes definir diferentes combinaciones de valores para la configuración de visualización y guardarlos en estados de visualización.

El estado de visualización nunca requieren de reconstrucción, en cambio, las configuraciones siempre se reconstruyen.

Para la opción de Ocultar/Visualizar o tipos de visualización avanzadas, hay que utilizar los Estados de visualización. Pero, para diferentes versiones de un diseño, es mejor utilizar configuraciones. En caso de así necesitarlo, los estados de visualización pueden ser independientes de las configuraciones.

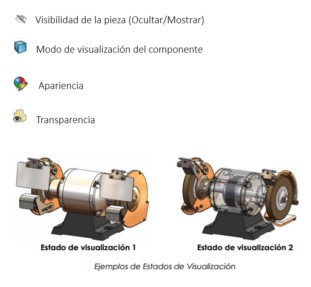

Con los estados de visualización puedes controlar:

¡Si quieres tener toda esta información en un PDF puedes descargártelo aquí!
