Configuraciones de SOLIDWORKS y sus utilidades. Recuerda que las configuraciones permiten crear múltiples variaciones de diseño de un modelo de pieza o ensamblaje dentro de un único documento. Proporcionan una manera conveniente de desarrollar y gestionar familias de modelos con distintas cotas, componentes u otros parámetros.

Puedes aprovecharte de esta ventaja para tener, por ejemplo, una biblioteca de comerciales personal en la que poder tener un tornillo de una misma norma con sus diferentes longitudes, diámetros e incluso acabados.

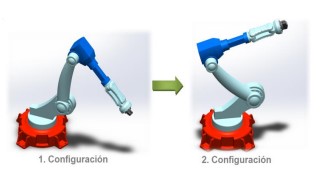

También puedes orientar esta utilidad para tener tus productos en diferentes posiciones de montaje o con complementos ocultos/transparentes. Esto nos permitirá, sin el trabajo que supone ensamblar otro modelo, crear variaciones de un mismo proyecto.

TABLAS DE DISEÑO

La mejor manera de crear configuraciones es apoyarte en tablas
de diseño. Una tabla de diseño permite construir múltiples configuraciones de piezas o ensamblajes especificando parámetros en una hoja de cálculo de Microsoft Excel incrustada en SOLIDWORKS.

La tabla de diseño se guarda en el documento del modelo y no está vinculada al archivo de Excel original. Las modificaciones que se realicen en el modelo no se reflejan en el archivo de Excel original. Sin embargo, si se desea, se puede vincular el documento del modelo con el archivo de Excel.

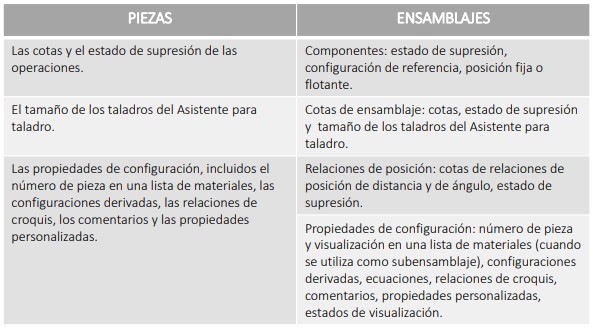

Estos son los elementos que se pueden controlar en una tabla de diseño:

Y ya sabes… en caso de cualquier duda o si necesitas más información al respecto, ¡nosotros te ayudaremos!
