¿Sabías que con DRIVEWORKS 20 hay una nueva opción que permite reemplazar un modelo 3D de una vista de dibujo?
Hasta ahora, cuando los modelos eran reemplazados por otros en el configurador y estos requerían de un plano también, la única forma de trabajar con todos ellos era tener un plano por cada modelo. Ahora, con la nueva funcionalidad de DRIVEWORKS, ¡podemos tener un único plano creado donde poder sustituir las vistas del modelo que se elija en cada caso!
Además, los modelos 3D que se añadan a la vista no tienen por qué estar capturados. Eso nos permite poder sustituir en ese plano referencias de sustituciones estáticas, es decir, aquellas que no se capturan (y por lo tanto no se configuran) pero que sí se sustituyen por otro componente.

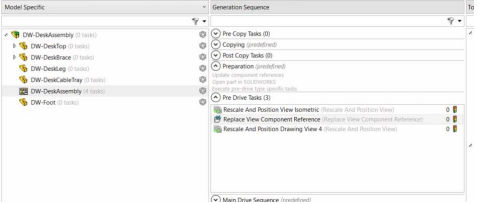

Con dos propiedades, esta Tarea de Generación es fácil de configurar. La primera propiedad es la vista, y la segunda es el modelo que está manejando.
En el ejemplo de abajo, se puede ver que la mesa está emparejada con una silla. Tenemos una hoja separada del plano que tiene las vistas de la silla que no está siendo configurada por DRIVEWORKS, sólo ha sido referenciada. Ahora podemos cambiar eso y el componente al que se hace referencia en la vista, vista por vista.
Si deseas tener toda esta información en un PDF puedes descargarlo a continuación.
