¿Te has fijado en una de las novedades de la herramienta de sistemas estructurales de SOLIDWORKS?

Ahora se ha añadido al sistema de estructura de SOLIDWORKS las opciones de modificar/comprobar la dirección del ángulo y la rotación de las vigas. Puede ser muy útil saber cuál es el ángulo de la inglete y si es el mismo en ambos lados.

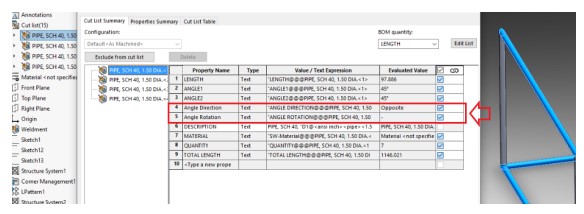

La dirección y rotación del ángulo se muestra en las propiedades de la lista de corte, que también están disponibles para los miembros estructurales y las soldaduras de SOLIDWORKS.

La propiedad “Dirección de ángulo” indica si las dos caras finales del cuerpo están en la misma dirección o no.

Se puede especificar cualquiera de éstas posiciones en las esquinas: Mismo, opuesto, fuera de plano o ninguno. La propiedad “Rotación de ángulo” indica el ángulo entre los normales de dos planos de corte final para el recorte fuera de plano. Se puede establecer el ángulo entre 0-180 grados.

Y ya sabes… en caso de cualquier duda o si necesitas más información al respecto, ¡nosotros te ayudaremos!
