CORTES EN CURVAS DE CHAPA METÁLICA. TUTORIAL SOLIDWORKS

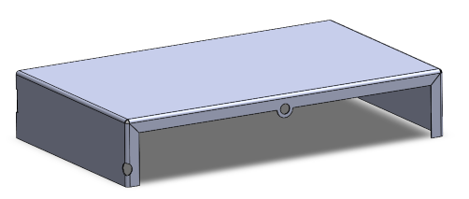

Cuando trabajamos con chapa metálica en SOLIDWORKS, muchas veces tenemos que crear un corte en una zona curvada o en un borde, como podría ser el siguiente caso:





Para realizar este tipo de corte debes seguir los siguientes pasos:



  1. Usa Desdoblar (no Aplanar). Elige una cara plana cercana a la zona de trabajo y selecciona solo los pliegues que afectan al área del corte (desdoblado local). El motivo por el que hay que utilizar la opción de Desdoblar es que te permite croquizar con exactitud, mantener el espesor y garantizar que el corte sea fabricable.
  2. Ahora realiza el corte. Utiliza Corte extruido marcando Corte normal para un desarrollo limpio y un buen resultado.
  3. Por último, aplica Doblar seleccionando los pliegues que has desdoblado previamente





















Si tienes cualquier duda, no dejes de ponerte en contacto con nuestro departamento técnico donde te ayudaremos con cualquier consulta.



¡Si quieres tener toda esta información en un PDF, puedes descargarlo aquí!
