CONVERTIR A CHAPA PLEGADA DESDE GEOMETRÍA IMPORTADA. TUTORIAL SOLIDWORKS

¿Sabias que puedes convertir a chapa plegada las chapas creadas en otros CAD 3D? Después podrás añadir pestañas, desplegar la chapa, etc.

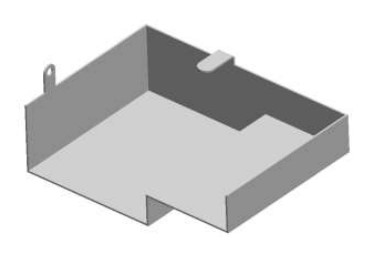

El primer paso será importar el modelo. Una vez el sólido importado, para convertir la chapa, hay que seleccionar la herramienta «insertar pliegues» desde la pestaña de Chapa Metálica:

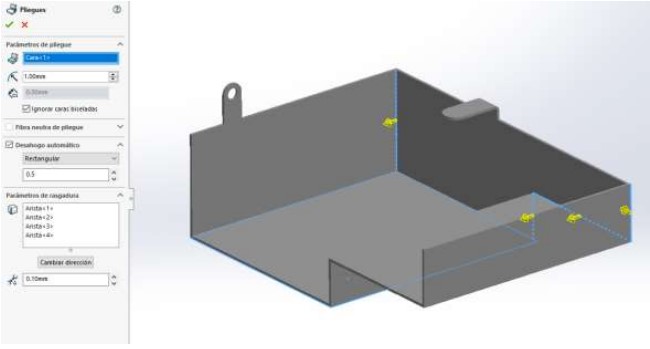

En el panel de opciones de esta herramienta, seleccionamos una cara fija, los parámetros de pliegues que queramos y marcamos las aristas que sean necesarios rasgar para poder desplegar la chapa.

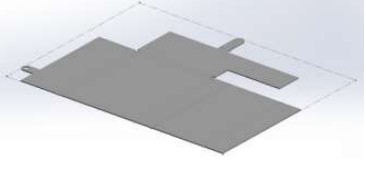

Este es el resultado que obtenemos: una chapa totalmente manipulable.













Si tienes cualquier duda, no dejes de ponerte en contacto con nuestro departamento técnico donde te ayudaremos con cualquier consulta.

¡Si deseas tener toda esta información en un PDF puedes descargártelo aquí!
